In der 1996 stillgelegten Zeche Consolidation
sind 2 Dampffördermaschinen zu besichtigen. Das umliegende
Gelände ist in einen weitläufigen Park verwandelt worden.
Bilder vom 5. Aug. 2007
|
Gerahmte Bilder können
durch Anklicken vergrößert werden
|
|
Ostseite der Anlage mit dem südlichen Maschinenhaus (rechts) |
Das mächtige Doppelstrebengerüst aus dem Jahre 1921 |
Nördliches Maschinenhaus mit den Kunstinstallationen
von Werner Thiel
Dampffördermaschine von 1936 der GuteHoffnungsHütte-Sterkrade
|
Rechts und links die beiden Zylinder, hinten
in der Mitte die Treibscheibe, vorn der Platz des Maschinisten.
Rechtes Bild: Treibscheibe mit der
Bremse, rechts daneben der Teufen-Anzeiger
|
 |
Kreuzkopf,
Koppelglied zwischen der linear bewegten Kolbenstange (von
rechts) und dem schwenkenden Pleuel (links).
|
Pleuel, kunstvoll beleuchtet |
Zylinder mit Ventilsteuerung
Rechtes Bild: Blick auf einen der beiden
Antriebsstränge mit Zylinder, Schubstange und Pleuel. Rechts
davon die Treibscheibe.
|
 |
Kunstinstallationen von Werner
Thiel
Öffnungszeiten: SA
und SO von 12 - 18 Uhr, Eintritt frei.
Bilder veröffentlich mit freundlicher Genehmigung des
Referates Kultur der Stadt Gelsenkirchen. |
 |
 |
Südliches Maschinenhaus
betreut vom Initiativkreis Bergwerk Consolidation e.V
Eine Zwillingsdampfmaschine der GuteHoffnungsHütte-Sterkrade
von 1963 mit einer Leistung von 4100 PS. Sie konnte 12 Tonnen
Nutzlast mit einer Geschwindigkeit von 18m/sek heben. Eine
der letzten in Deutschland errichteten ihrer Art und die
größte Europas.
Heute wird die vom Initiativkreis mit viel Engagement
gepflegte Maschine zu Demonstrationszwecken mit Druckluft
betrieben.
Bilder mit freundlicher Genehmigung veröffentlicht:
Initiativkreis Bergwerk Consolidation
Initiativkreis Bergwerk Consolidation
|
Zylinder mit Ventilsteuerung
Rechtes Bild: Treibscheibe mit dem Teufen-Anzeiger
|
|
Pleuel
|
Werkzeug |

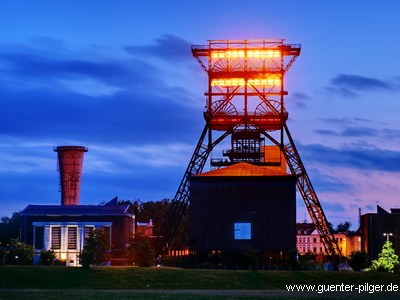

Zeche bei Nacht
|
|
|
|
